Microscope confocal FLUOVIEW™ FV5000


Status de l'instrument : Système OK
Local : Z8-2063

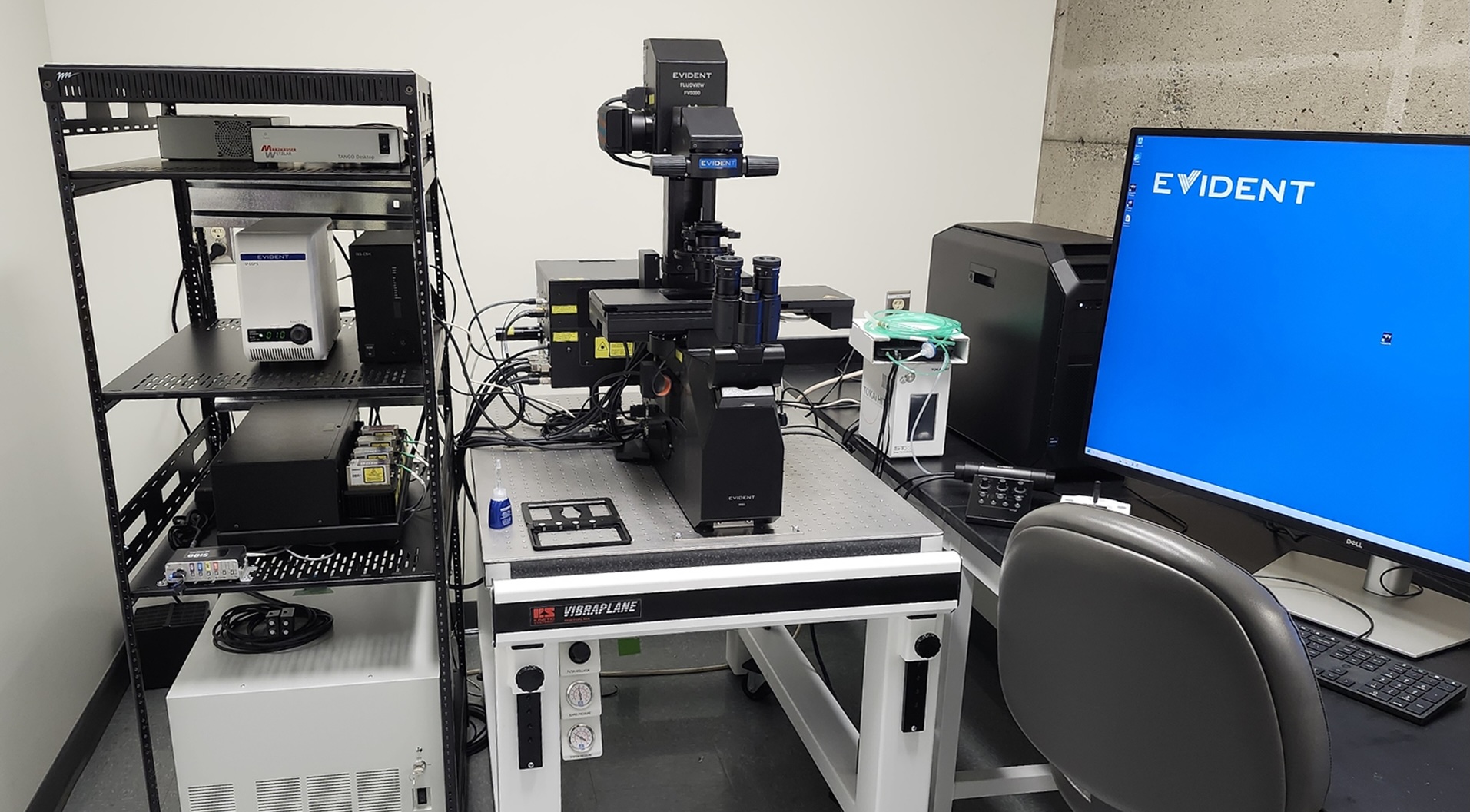

Microscope confocal FLUOVIEW FV5000RS
Demande de formation : Mathieu Catala
Réservation
FV5000
Tarifs


Connectez-vous pour accéder aux informations complémentaires.
Configuration :
  • Système confocal FLUOVIEW™ FV5000RS sur microscope inversé motorisé IX85.
  • Unité de balayage hybride résonant / galvanométrique FV50-HSU-P.
  • Détection confocale par unité SilVIR™ large bande à 2 canaux.
  • Détecteur de lumière transmise FV50-LETD.
Balayage :
  • Scanner galvanométrique : de 64 × 64 à 8192 × 8192 pixels.
  • Temps de pixel en mode galvanométrique : 0,2 µs/pixel à 1000 µs/pixel.
  • Scanner résonant : 512 × 512, 1024 × 1024 ou 2048 × 2048 pixels.
Lasers :
  • 405 nm
  • 488 nm
  • 561 nm
  • 640 nm
Microscope et illumination :
  • Microscope inversé motorisé IX85, champ de vue de 26,5 mm.
  • Tourelle motorisée à 6 positions avec un emplacement pour collier de correction automatisé.
  • Course de mise au point : 10,5 mm; vitesse maximale : 3 mm/s; pas minimal : 0,01 µm.
  • Éclairage transmis LED haute luminosité (intensité équivalente à une lampe halogène 100 W).
  • Source de fluorescence LED / LDP couvrant 360–665 nm.
  • Condenseur DIC / contraste de phase longue distance de travail, NA 0,55, WD 27 mm.
Objectifs :
  • UPLXAPO 4× / NA 0,16 / WD 13 mm.
  • UPLXAPO 10× / NA 0,40 / WD 3,1 mm.
  • UPLSAPO 20× / NA 0,75 / WD 0,6 mm.
  • UPLAPO 60× huile TIRF / NA 1,50 / WD 0,11 mm / collier de correction.
Filtres d'épifluorescence :
  • DAPI : excitation 350/50 nm, dichroïque 400 nm, émission 460/50 nm.
  • EGFP / FITC / Cy2 : excitation 470/40 nm, dichroïque 495 nm, émission 525/50 nm.
  • mCherry / TxRed : excitation 560/40 nm, dichroïque 585 nm, émission 630/75 nm.
Platine et échantillons :
  • Platine motorisée Marzhauser Scan IM, course XY 120 × 80 mm.
  • Insert pour 4 lames.
  • Insert universel pour échantillons de 20 à 74 mm et lames 1″×3″ / 2″×3″.
Environnement :
  • Chambre d'incubation WSKMX avec contrôleur STXF.
  • Contrôle de température avec débitmètre analogique et sonde de température externe.
  • Supports pour boîtes de 35 mm, 60 mm, verre de chambre et lame de chambre.
Logiciels et station de travail :
  • Logiciel FV5000 avec contrôle de la platine motorisée et module Virtual Channel.
  • cellSens Dimension.
  • cellSens TruSight 3D Deconvolution.
  • Station de travail FV Z8 G5 : Xeon 4410Y, 128 GB DDR5, SSD 512 GB + SSD 1 TB, GPU NVIDIA RTX A4500 20 GB.
  • Écran Dell UltraSharp 43″ 4K USB-C.
Applications :
  • Imagerie confocale multicanal d'échantillons fixés ou vivants.
  • Acquisition rapide de phénomènes dynamiques par balayage résonant.
  • Acquisitions haute densité jusqu'à 8192 × 8192 pixels par scanner galvanométrique.
  • Séries temporelles, mosaïques, Z-stacks et reconstructions 3D.
  • Imagerie de cellules vivantes avec contrôle environnemental.
